进口气动卡套针形调节阀

进口气动卡套针形调节阀是工业自动化控制领域中针对微小流量、高压工况研发的精密调节元件，以压缩空气作为动力源，结合针形节流与卡套快装的双重优势，广泛适配各类精密仪表管路和高压流体调控场景，是实现微量介质精准管控的核心执行部件。

从工作原理来看，它依托两套独立又协同的核心机制运行。动力调节部分遵循力平衡逻辑，来自控制系统的标准气压信号输入气动执行机构后，作用在弹性膜片上形成推力，克服弹簧反力与填料摩擦力，带动阀杆产生稳定的线性位移，配合智能定位器的闭环反馈修正，可将阀杆位置精准锁定在任意设定点。节流调控部分依靠底部针状锥形阀芯与阀座的精密配合，随着阀芯升降逐步改变过流截面的通流面积，借助锥形斜面的微小行程变化，实现毫升级流量的无级微调，全关状态下阀芯完全贴合阀座，可实现严苛的零内漏密封效果。卡套连接部分则依靠双卡套的机械抱紧原理，拧紧锁紧螺母时，前后卡套先后发生微量塑性形变，前卡套嵌入无缝钢管外壁形成第一道径向密封，后卡套提供稳固力学支撑，阀体斜面与卡套尾部形成二次端面密封，全程无需焊接和缠绕生料带，彻底规避传统螺纹连接易渗漏、焊接易破坏管材金相的隐患。

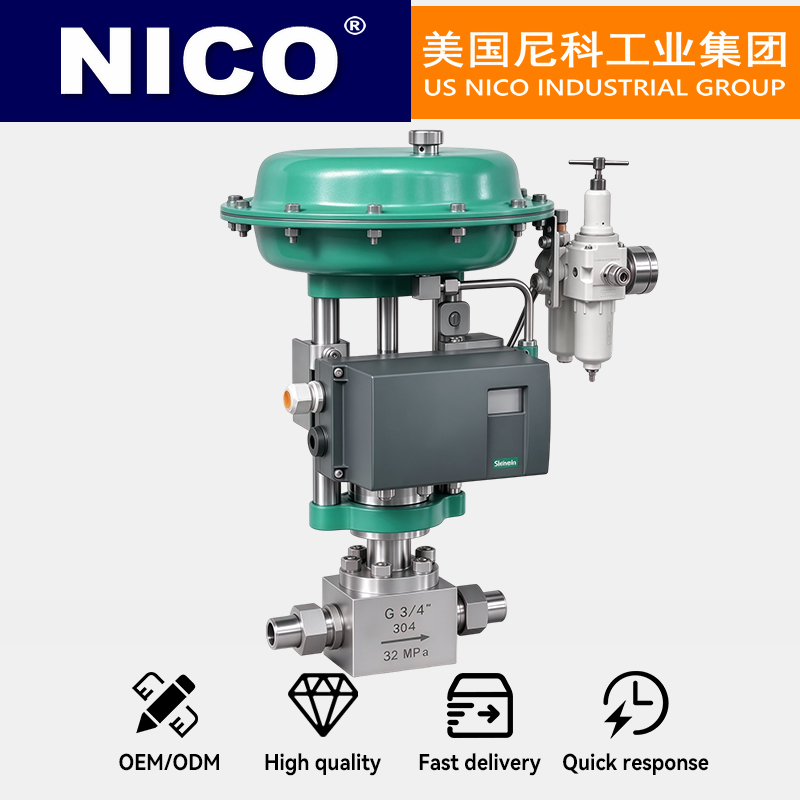

在结构组成上，整台阀门分为上下两个功能单元。上部是紧凑化的气动执行单元，集成多弹簧式薄膜执行机构、电气转换组件和智能定位器，整体体积小巧，无需额外预留过大安装空间，就能实现稳定的动力输出和信号闭环修正。下部是阀体节流与连接单元，采用整体锻压成型的阀体，内部流道经过平滑过渡处理，底部集成针形阀芯、硬质合金阀座和可更换的密封组件，两端直接集成双卡套接头，无需额外加装管路连接件，就能直接与无缝钢管完成快速对接。阀杆部位还设置了背密封结构，配合柔性石墨或PTFE填料，可有效阻止高压介质向外侵蚀，大幅降低外漏风险。

这类调节阀的应用场景十分广泛，尤其适配石油化工、电站仪表、冶金测控等领域的高压微量流体管控工况，在各类分析仪器的取样管路、高压试验台的介质调控、易燃易爆介质的小流量输送场景中表现突出，既可以实现流体的精密调节，也能作为可靠的切断元件使用，在狭窄的仪表柜、集成阀组密集安装的空间里也能顺利完成布置。

核心性能参数方面，它的流量可调比可达100:1，能够精准管控毫升级的微量介质，压力波动下的调节稳定性优异；常规承压能力可覆盖高压区间，强化版本可适配更高压力的严苛工况；适用温度区间覆盖低温到中高温范围，搭配特种材质后还可进一步拓展高温适配能力；阀体主流采用奥氏体不锈钢材质，也可根据强腐蚀工况需求更换为特种合金材料，所有出厂产品均经过额定压力的强度测试，确保长期运行无砂眼开裂风险。

它的核心特点十分鲜明，调节精度远超普通小口径阀门，能实现常规调节阀无法完成的微量流体精细管控；双卡套无焊接快装结构让拆装和改管作业无需动火，防爆安全性大幅提升，检修更换管路的效率也显著提高；整体锻压阀体抗高压冲击、抗疲劳开裂性能优异，非旋转升降式阀杆设计让阀芯关闭时不会扭转刮擦阀座，大幅延长了密封副的使用寿命；多种密封材质可选，可灵活适配从强腐蚀到高低温的不同工况需求。

日常维护工作中，要定期检查气源过滤组件，避免水汽和杂质进入执行机构，造成膜片锈蚀或定位器卡滞；每间隔一定运行周期，需进行空载全行程校验，确认定位器反馈信号与阀杆实际行程完全匹配，防止调节偏差；针对卡套接头部位，每次拆装后要检查卡套的形变状态，避免重复使用已经发生过度塑性变形的卡套，防止密封失效；长期闲置时，要对管路接口和阀内通流部分做好防尘防潮防护，避免灰尘和水汽侵入造成阀芯卡涩或密封面锈蚀，再次投用前需先进行低压通气测试，确认动作灵活无卡滞后再接入高压工况。
