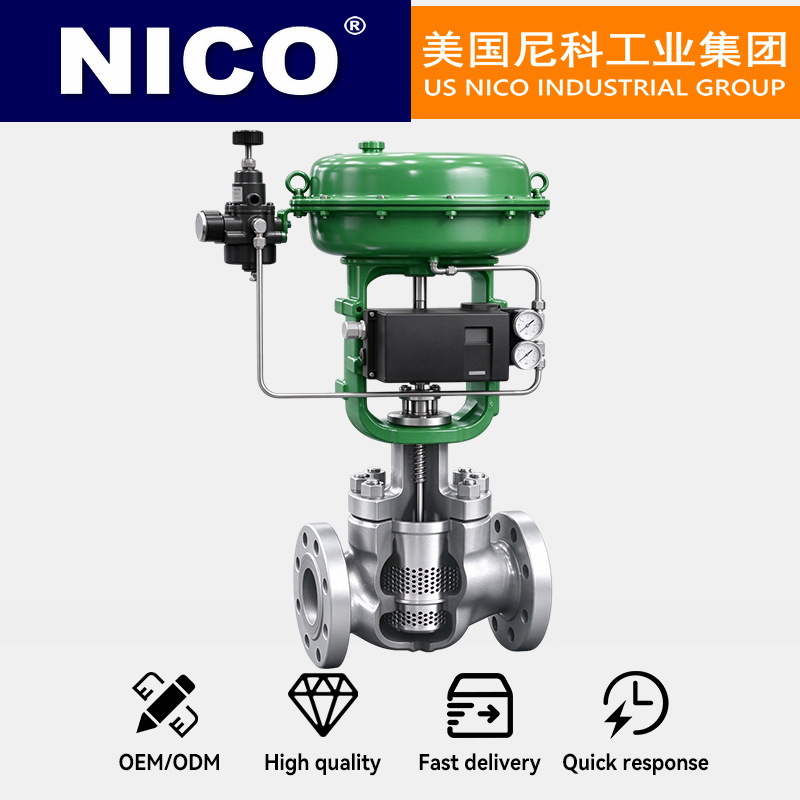

进口气动多孔式套筒调节阀

进口气动多孔式套筒调节阀是工业过程控制领域的核心自控执行元件，以压缩空气作为动力源，依托多孔套筒的特殊结构实现流体参数的精准调节，在高压差、低噪声的严苛工况中应用广泛。

工作原理

该阀以气动信号驱动为基础，配套电气转换组件将控制系统输出的标准控制信号转换为对应的气压动力，推动执行机构带动阀杆与阀芯同步动作，改变套筒上多孔节流通道的实际流通面积。不同于传统窗口式调节阀的集中节流方式，它通过套筒壁面上均匀分布的大量小孔，将原本集中的流体高速射流分散成多股低速流，让介质能量在多个小孔中逐级缓慢释放，大幅降低流体通过节流区域时的湍流强度与流速。配合高精度定位器形成的闭环反馈机制，阀门可实时修正阀芯位移偏差，保证实际开度与控制信号完全匹配，最终实现对管路中流体流量、压力、液位等工艺参数的无级精准调节，从根源上抑制高压差工况下容易出现的空化、冲刷与气动噪声问题。

结构组成

阀门整体分为上下两个独立单元，上部为气动执行与信号控制单元，集成了多弹簧薄膜执行机构、信号转换组件和位置反馈模块，依靠压缩空气提供稳定的输出推力，整体结构紧凑，动作响应灵敏。下部为阀体节流单元，核心部件是带密集小孔的多孔式套筒、压力平衡型阀芯、阀座与S流线型流道，套筒采用浮动式安装结构，能有效抵消温度形变带来的卡涩风险，阀芯与阀杆采用一体式加工设计，保证高压差工况下的结构刚性。阀体流道完全按照流体力学原理优化，压降损失小，流体通过时不会产生局部涡流，整体密封结构可根据工况选择金属硬密封或软密封形式，适配不同温度与介质特性的使用场景。

应用场景

这类调节阀尤其适配高压差、高噪声、大流量的工业管路系统，广泛应用于电站锅炉给水控制、石油化工的高压流体输送管线、冶金行业的工艺介质调节环节，也可在精细化工、电力、造纸、食品加工等领域的流体控制场景中使用。面对蒸汽、高压水、各类油品及部分弱腐蚀性介质的调节需求，它都能保持稳定的控制性能，特别适合对现场噪声指标有严格要求、普通调节阀容易出现空化冲刷损坏的工况，能大幅降低管路振动与周边噪音，延长整个管路系统的运行寿命。

性能参数

阀门的公称压力覆盖常规工业管路的主流压力等级，可适配从低压到高压的绝大多数工况，适用温度区间跨度大，能满足深冷介质到高温导热油、高温蒸汽的不同温度使用需求。流量特性支持等百分比、线性、快开三种主流形式，固有流量可调比可达50:1，特殊定制工况下可进一步提升，在定位器的闭环控制下，行程控制基本误差可控制在全行程极小范围内，泄漏等级可根据使用需求达到工业标准规定的高密封等级，满足不同工艺对阀门切断性能的要求。

产品特点

它采用压力平衡式阀芯设计，作用在阀芯上的流体反向推力可被大幅抵消，因此允许压差大，操作运行稳定，即使在阀前后压差很高的工况下，也不需要配置大推力的执行机构就能顺畅驱动。多孔分散节流的结构让流体能量均匀释放，抗振性强，阀芯导向面积大，几乎不会出现传统调节阀常见的流体冲击振荡问题，降噪效果显著。套筒的互换性强，现场拆装维护便捷，只需更换不同开孔形式的套筒，就能快速改变阀门的流量特性，适配新的工艺调节需求，无需整体更换阀体，大幅降低使用成本。

日常维护

日常运维中要保证进入执行机构的压缩空气经过充分的干燥过滤，避免水汽与杂质进入定位器造成节流孔堵塞，导致阀门动作失灵。每次系统停工重启前，要先对管路进行彻底吹扫，防止焊渣、固体颗粒进入阀体划伤套筒的小孔内壁，影响调节精度与降噪效果。定期检查阀杆的密封填料状态，若出现介质外漏要及时均匀压紧填料压盖，避免填料磨损后阀杆窜动影响控制精度。阀门长期闲置时，要对两端管路接口做好密封防护，防止灰尘、水汽侵入阀体内部造成节流元件锈蚀，闲置超过三个月的阀门，再次投用前要先进行空载全行程校验，确认反馈信号与实际行程完全匹配后，再接入工艺管路正式运行。
