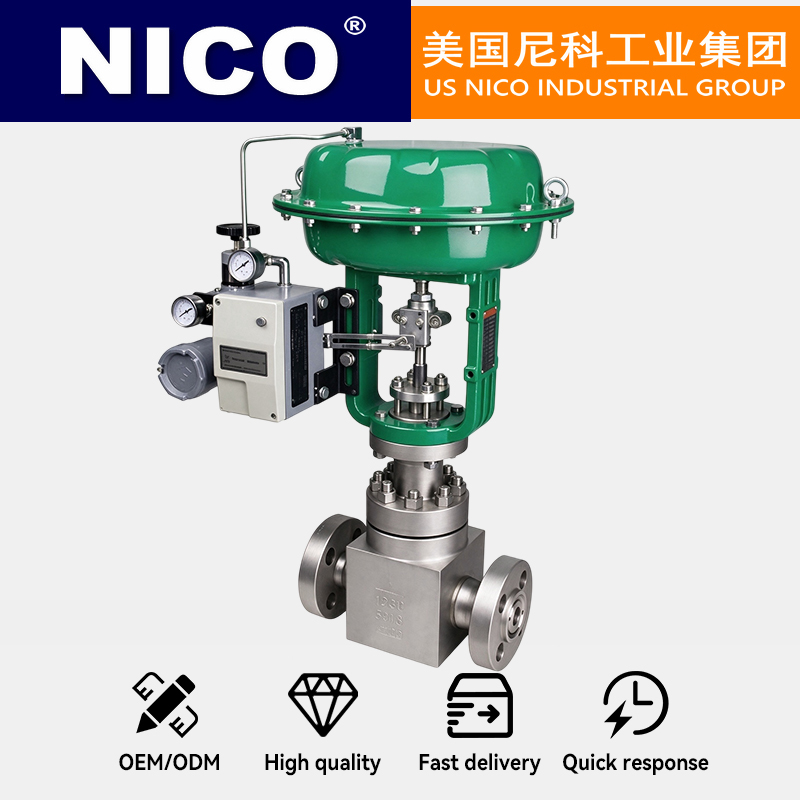

进口气动迷宫调节阀

进口气动迷宫调节阀是工业过程控制中针对高压差、高噪声、高冲刷严苛工况开发的核心自控执行元件，以压缩空气作为动力源，依托多级节流结构实现介质参数的精准调控，广泛适配各类对流体稳定性要求极高的生产场景。

工作原理

该阀门从流体力学机理出发，依托多级迷宫式流道实现介质的逐级降压与流速控制。高压介质进入阀内后，会依次经过多组带有大量直角弯道的特殊流道，每经过一个弯道就会通过摩擦、碰撞消耗流体能量，将原本集中在节流面的高压差拆分为数十个小压差分步释放，避免介质因局部压力骤降产生空化、闪蒸问题，同时把介质流速控制在材料可承受的安全范围内，从根源上抑制高速冲刷、剧烈振动与高分贝噪声的产生。配合气动执行机构与智能定位器，可将控制系统传来的标准控制信号转化为阀芯的精准位移，通过改变有效流通面积，连续调节管道内介质的流量、压力、温度等工艺参数，实现闭环高精度控制。

结构组成

整体分为上下两大核心单元，上部为气动执行与控制单元，下部为阀体节流单元。上部单元以气动执行机构为动力核心，可根据工况需求选配薄膜式或活塞式结构，配套智能阀门定位器实现阀位的实时闭环反馈，部分场景还会增设电磁阀、保位阀等安全附件，保障故障状态下的工艺安全。下部阀体采用整体锻造的高强度承压结构，内部核心为多层叠加的迷宫式节流组件，不同层级的节流片根据工况定制流道数量与弯道数量，从底层到顶层依次适配小流量大压差、中等流量、大流量低压差的全行程调节需求，阀芯采用平衡式导向设计，大幅抵消高压介质产生的反向推力，保证动作平稳顺滑。阀内接触介质的过流部件均采用高硬度耐冲刷材质，密封组件选用耐高温、抗老化的特种材料，适配各类严苛工况长期运行。

典型应用

该阀门主要面向常规调节阀难以稳定运行的极端工况，在电力行业的锅炉主蒸汽、减温水系统中用于高压差介质的压力与流量调节，在石油化工的高压加氢、油气输送管线中控制高压力流体的稳定输送，在煤化工、多晶硅生产场景中处理带有闪蒸、空化倾向的工艺介质，也广泛应用于环保脱硫脱硝、高压试验台等需要严格控制噪声与振动的流体系统。针对液体介质采用侧进底出的流向布置，气体与蒸汽介质采用底进侧出的流向布置，可进一步优化消能降压效果，适配不同相态介质的使用需求。

性能参数

该阀门公称压力覆盖从低压到超高压的全系列区间，可适配从深冷到高温的宽温域介质工况，流量调节精度可达到较高水准，全行程动作响应快速，降噪能力表现优异，最高可将气动噪声控制在极低水平，抗空化、抗冲刷性能远优于普通调节阀，可在数十兆帕的高压差工况下长期稳定运行。阀体流道可根据介质特性定制耐腐蚀、抗冲刷的特殊材质，满足强腐蚀、高磨损介质的使用要求。

产品特点

它最核心的优势是通过多级迷宫节流结构，从流体源头解决了高压差工况下的空化破坏与高噪声难题，平衡式阀芯设计让阀门动作的动态稳定性大幅提升，执行机构输出力冗余充足，即使在极端高压差下也不会出现卡涩、振荡问题。阀门的流量特性可根据工艺需求定制，与不同控制回路的适配性强，整体结构本质防爆，无需额外增设防爆设施即可在易燃易爆场景安全使用，长期运行的维护周期远长于普通调节阀，大幅降低严苛工况下的阀门更换频次。

日常维护

日常运维需定期检查气源的洁净度与压力稳定性，避免杂质进入定位器与执行机构造成动作卡涩，每间隔固定周期开展一次全行程开关测试，防止迷宫流道内积存的杂质导致阀芯卡滞。定期检查填料密封与法兰密封点的密封状态，出现轻微泄漏时及时压紧或更换密封件，避免介质冲刷扩大密封损坏。严禁在超过额定压力、额定温度的工况下强行运行，每次系统停车时及时对阀内流道进行介质吹扫，防止易结晶、易结垢介质残留在迷宫通道内造成流道堵塞，影响后续调节精度。
