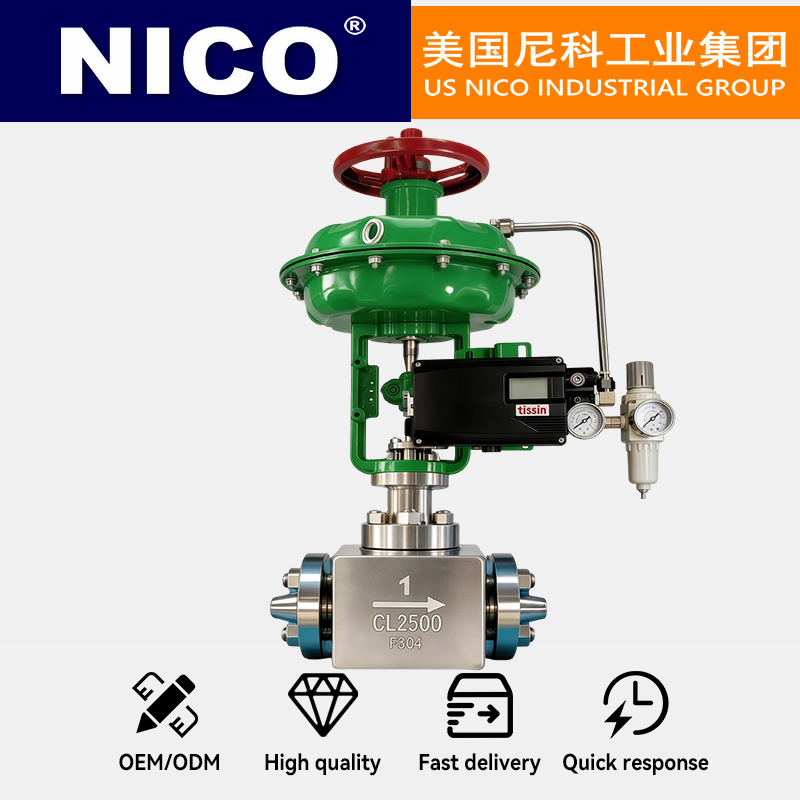

进口气动高压焊接调节阀

进口气动高压焊接调节阀是面向高压极端工况的核心流体自控设备，依托压缩空气作为动力源，实现对管道内高压介质的流量、压力、温度等工艺参数的连续精准调节，是高压流体系统中保障工艺稳定性与运行安全的关键执行元件。

工作原理

该调节阀以压缩空气作为动力输入，控制系统输出的标准控制信号经阀门定位器转换后，驱动气动执行机构内部的活塞组件产生直线位移，通过阀杆将动力传递至阀芯，带动阀芯在高压阀体内精准改变节流间隙的大小，从而连续调整介质的流通截面积，实现对高压流体的无级调节。系统内置的反馈机制会实时采集阀位与介质参数的变化，自动修正因高压差、介质物性突变带来的控制偏差，配合压力平衡结构抵消高压介质作用在阀芯上的不平衡力，大幅降低操作推力，保证在高压工况下调节动作始终平稳精准。同时依托气动动力的本质安全特性，无需额外增设防爆装置，即可在易燃易爆的高压危险环境下稳定运行。

结构组成

整台阀门分为上下两个核心单元，上部为气动驱动单元，下部为高压承压阀体单元。

上部驱动单元以多弹簧薄膜或气缸活塞式执行机构为主体，集成阀门定位器、气源处理组件、电磁阀、阀位反馈模块与手动应急操作机构，结构紧凑动作灵敏，可在气源故障时通过弹簧复位机构自动将阀门切换至预设安全位置，避免系统失控。

下部承压阀体单元采用整体锻造的高强度合金阀体，两端直接设计为对焊连接结构，无需额外法兰垫片，与高压管道通过熔接形成一体刚性连接，彻底消除法兰连接面的泄漏隐患。阀体内部采用S流线型流道设计，大幅降低流体压降损失，阀内的阀芯与套筒组件采用多级串级节流结构，将高压差分解为多级小幅降压，有效控制介质流速，避免高速流体对阀芯的直接冲蚀。密封部位采用金属硬密封搭配柔性石墨填料组合，适配高压高温介质的密封要求，杜绝外漏风险。

应用领域

这类调节阀广泛适配各类需要高压流体精准调控的工业场景，在电力行业多用于锅炉给水、高压蒸汽回路的参数调节，保障机组在高压工况下稳定运行；在石油化工领域适配高压反应回路、高压油气输送管线的介质流量与压力控制，适配各类高压工艺流体；在焊接切割领域可精准控制保护气体、等离子气体的输出流量，保障焊接与切割过程的精度与稳定性；同时也大量应用于冶金高压流体系统、高压特种气体输送、清洁能源高压工艺管路等场景，可覆盖气体、液体、蒸汽及部分弱腐蚀性高压介质的调节需求。

性能参数

该阀门的公称通径覆盖范围广，可适配从小口径高压管路到大口径高压主管路的不同需求；压力等级可覆盖从常规高压到超高压的全系列工况；工作温度区间可通过更换不同阀盖形式，覆盖从深冷低温到五百余摄氏度高温的宽温域范围；配备高精度定位器后，阀门的基本误差可控制在全行程的百分之一以内，回差小于百分之一，泄漏量达到国际通用的高压调节阀最高密封等级，流量可调范围可达50:1，支持线性、等百分比等多种流量特性，可根据不同工艺需求灵活匹配控制逻辑。

主要特点

它的核心优势在于焊接连接带来的极高整体刚性，抗震抗冲击能力远优于法兰连接阀门，完全消除了高压工况下垫片失效导致的泄漏风险；多级节流结构让阀门可承受极大的前后压差，抗冲刷抗气蚀能力大幅提升，使用寿命远长于普通调节阀；气动驱动响应速度快，本质安全防爆，无需复杂的防爆电路改造即可部署在易燃易爆高压危险区域；S流线型流道设计让阀门拥有更大的流通能力，介质流动阻力小，不会产生额外的局部高压区；全行程操作平稳无卡涩，即使在长期高压工况下也能保持稳定的调节精度。

日常维护

日常维护需定期检查气源的干燥度与洁净度，避免水分与杂质进入执行机构内部造成部件锈蚀；定期检查焊接连接部位的外观状态，确认无异常应力与裂纹产生，避免高压下出现连接失效；每间隔一定周期对阀门进行全行程测试，检查阀芯动作是否顺畅、阀位反馈信号是否与实际开度一致，及时排查卡涩与反馈偏差问题；定期更换填料函内的密封填料，避免介质沿阀杆外漏；维护过程中避免硬物刮伤阀芯与阀座的密封面，拆装高压内部组件时做好标记，保证重新装配后节流与密封性能不受影响。长期停用期间需将阀体内介质完全排空，对金属外露部位做防锈防护，将阀门置于干燥通风的环境中存放。
