一、进口立式塑料泵产品概述

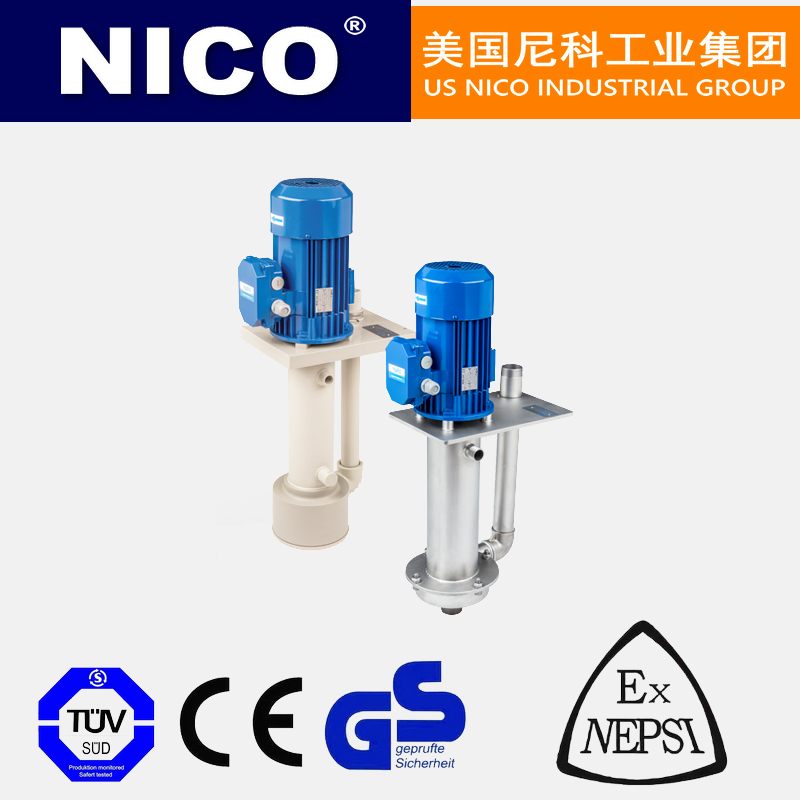

美国尼科NICO进口立式塑料泵系耐腐耐磨液下泵，其过流部件采用性能优异的超高分子量聚乙烯(UHMWPE)整体模压而成，该材质被称为国际上新颖的泵用耐腐耐磨工程塑料，突出的优点是：在所有工程塑料中，它具有优异的耐磨性、耐冲击性、抗蠕变性，同时还具有较好的耐腐蚀性能，适用于输送-20~90℃范围内的酸性、碱性清液或料浆。进口立式塑料泵耐腐耐磨液下泵是在进口立式塑料泵的下部设置搅拌桨，能在输送液体的同时，搅拌液下沉淀物。适用于输送含固相物料的料浆或污水池、沉淀池等池、槽类容器沉淀物料的清理及输送。该系列泵批量生产十多年来，经3000多家用户，8000多个岗位的使用，其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可，因此该产品是一个性能稳定的、技术成熟的、用户欢迎的、定型的防腐型泵类产品。

二、进口立式塑料泵选型参数

公称通径：25-200(mm)

流量范围：3-400(m3/h)

扬程范围：10-80(m)

功率范围：0.75-75kw

转速范围：1450-2900r/min

防爆标志：ExdeIIBT4DIP21TAT6

防护等级：IP54/IP65

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口立式塑料泵广泛应用于以下行业

(一)有色金属湿法冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼中的各种酸液、碱液、腐蚀性矿浆、电解液、废酸、污水等介质的输送。

(二)硫酸磷肥业：稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。

(三)水处理环保业：可输送各种带杂质的污水。

(四)农药、染料、精细化工业：可输送含溶剂的酸、碱液体、混合酸，还可输送含溶济的料浆及含溶剂的酸、碱性料浆。

(五)其它工业生产中的腐蚀性和非腐蚀性清液或料浆的吸送。

四、进口立式塑料泵的性能特点

1.进口立式塑料泵连接筒默认为玻璃钢制作，既有较好的防腐性能，又有钢的强度。泵体与连接筒的连接以及泵体与泵盖之间的连接，均采用大螺距螺纹连接，安装维修方便。液下部位不用金属紧固螺钉，无腐蚀性损坏之虑。

2.进口立式塑料泵连接筒为不锈钢制作，运行稳定性更加可靠；但不适用于含有氯离子（如盐酸）、氟离子（如氢氟酸、硅氟酸）及硝酸的介质。若含有以上介质，可联系我公司对不锈钢连接筒进行包塑处理。

3.进口立式塑料泵支柱连接式液下泵，是对连接筒部位的改进，有三柱式或四柱式，保证了大型液下泵的结构更加稳定可靠。（建议用户提供介质工况条件，与我公司销售人员联系协助选型）

进口立式塑料泵特殊选型服务

1.液下泵的液下深度常规品种有1.2米、1.5米、1.8米三种。如有特殊深度要求的请在订货时加以说明。

2.液下泵安装板在本说明书上标定的是方形，用户如另有要求，可根据需求，做成圆形或其它形状的安装板。

3.用户的工况如遇到输送大颗粒、磨蚀要求高的岗位时，请加以说明。本公司可以帮助选定特殊耐磨材料的叶轮和泵盖：材料有聚氨酯、合金钢等。

4.用户工况中如有含氟(如氢氟酸等)或碱的介质，应加以说明，以便本公司为您选用适用的连接筒。

五、进口立式塑料泵结构图

六、进口立式塑料泵主要配件表

七、进口立式塑料泵结构图

八、进口立式塑料泵主要配件表

九、进口立式塑料泵性能参数

注：

1.LS-2-J的流量、扬程等参数与进口立式塑料泵相同，但电机功率要加大。

2.表中所述参数均为用清水做试验获得，如输送其它类型的介质，电机功率随介质比重的不同而变化。欢迎来电咨询。

十、进口立式塑料泵安装尺寸图

十一、进口立式塑料泵安装尺寸表

注：1. 进口立式塑料泵的安装尺寸图表在订货时为客户提供。

　　2. 插入口尺寸为安装板以下泵的最大实体外形尺寸。

　　3. 本安装尺寸为液下深度1.2m。如液下深度为1.5m、1.8m时，除H1、H2尺寸相应变化外，其余尺寸不变。

　　4. 本公司保留技术改进及尺寸修正的权利，恕不通知用户。

十二、进口立式塑料泵使用说明

1.安装与检查

将泵垂直固定于所需的位置上，连接好出口管路。安装完毕，应用手盘动联轴器，看看是否运转灵活，如转动不灵活或有不正常噪音、卡死等异常，应重新拆泵检查，清理异物，消除噪音，或通过增减叶轮垫调整叶轮与泵体之间的间隙，此间隙应保证在1~2mm之间，通过增减泵盖垫调整叶轮与泵盖之间的间隙，此间隙应保证在1~2mm之间，安装好后，再盘动联轴器，如此反复直到动转灵活方可接电，按启动程序使泵进入工作状态。

2.启动

接通电源点启动，查看电机转动方向与泵上箭头所指方向是否一致，如不一致应重新接线调整；电机运转正常后应慢慢开启出口阀门至所需的工作状态。

3.停车

先关闭出口阀门，再关电源。

4.拆装顺序

进口立式塑料泵的拆卸顺序：(参见泵的结构简图)

a.先拆下出液管12；

b.旋下过滤罩1(右旋螺纹)，旋下泵盖2，取下泵盖垫3；

c.旋下锁紧螺母5、防转螺母7，依此拆下锁紧螺母垫6、华司8、叶轮9、叶轮垫10、轴套11；

d.旋下泵体4(右旋螺纹)，拧下拼圈14(左旋螺纹)，取出K型密封圈13。

进口立式塑料泵的拆卸顺序：(参见泵的结构简图)

a.先拆下出液管16；

b.旋下锁紧螺母1、防转螺母9，依此拆下锁紧螺母垫2、华司10、搅拌叶轮3、搅拌叶轮垫4、下轴套11及下轴套垫8；

c.旋下泵盖5，取下泵盖垫6，取下叶轮12、叶轮垫13、上轴套15；

d.旋下泵体7(右旋螺纹)，拧下拼圈17(左旋螺纹)，取出K型密封圈14。

安装顺序与拆卸顺序相反，应特别注意各部位垫片的安装。

5.注意事项

由于该泵的大部分零件是塑料制成的，故不能对其进行强力冲击和扭曲，以免产生不必要的损坏。
